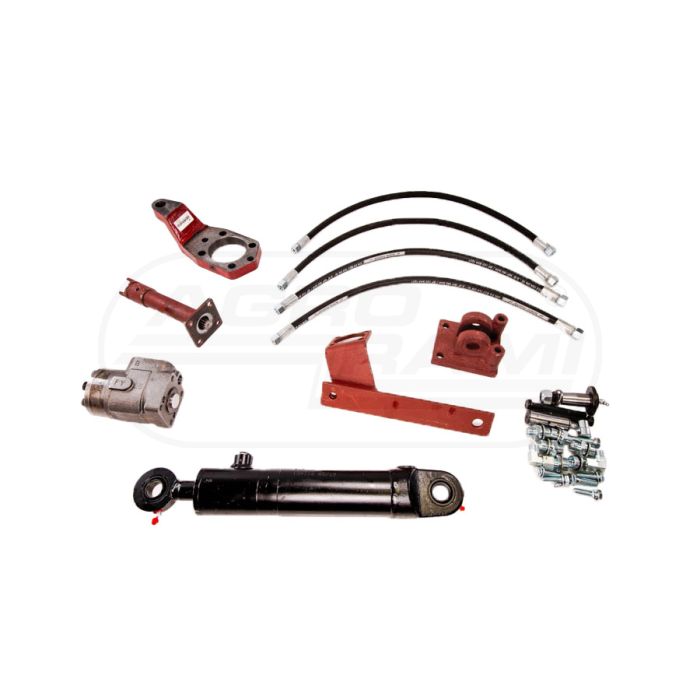

Wspomaganie C-385 kompletne z napędem AGROHANDLER

Indeks: 161069
Nr kat.: 89578000/AGRO
Marka: PRODUKT POLSKI

Skrócona wersja montażu wspomagania orbitrol 904:

  • A,L - lewo
  • B,R - prawo
  • P - zasilanie
  • T - powrót

W miejsca tych oznaczeń wkręcamy 4 identyczne redukcje



  1. W miejsce serwomechanizmu montujemy wspornik orbitrola, w spornik wkładamy wałek z frezem następnie montujemy orbitrol
  2. Orbitrol › wałek › wspornik patrząc od strony zaczepu
  3. Jeżeli oś nie jest przystosowana do montażu siłownika ustawiamy koła na wprost, siłownik ustawiamy w połowie jego wysuwu 10cm.
  4. Przedtem do wspornika należy dorobić płytę odpowiedniej wielkości, którą trzeba nawiercić i nagwintować na 4x m12
  5. Dźwignię zwrotnicy należy wymienić, aby zachować promień skrętu
  6. Składamy wspornik siłownik do osi, pokaże nam to, w którym miejscu należy dorobioną płytę fachowo przyspawać.



UWAGA: Proszę nie wymontowywać z układu zaworu bezpieczeństwa, który znajduje się w zbiorniku!



Do wersji z zegarem:

  • zegar montujemy przed zaworem bezpieczeństwa
Więcej informacji
Jednostka bazowasztuka
Waga [kg]29.000000
MarkaPRODUKT POLSKI
Numer katalogowy89578000/AGRO
