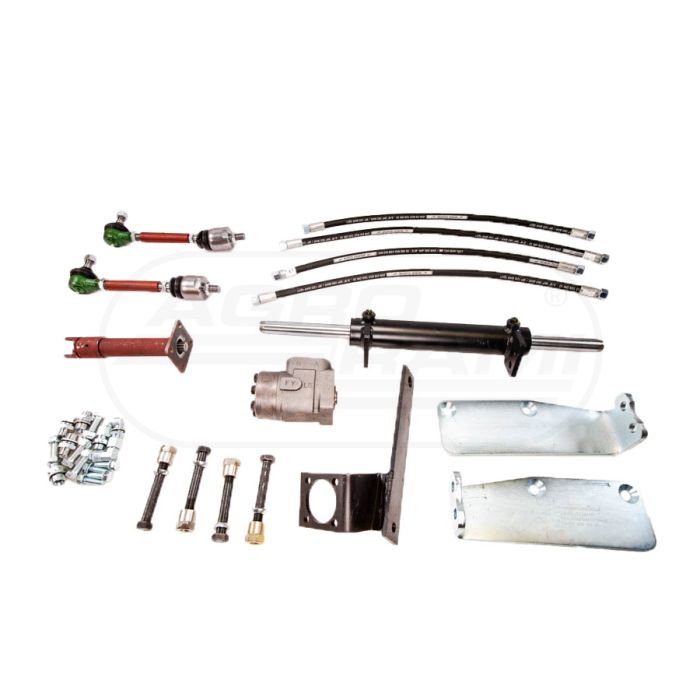

Wspomaganie C-385 kompletne bez napędu AGROHANDLER

Indeks: 161067
Nr kat.: C-385/AGRO
Marka: PRODUKT POLSKI

Skrócona wersja montażu wspomagania orbitrol 902:

Oznaczenia orbitrola:

  • A,L - lewo
  • B,R - prawo
  • P - zasilanie
  • T - powrót

› w miejsca tych oznaczeń wkręcamy 4 identyczne redukcje

  1. 2 kolana z redukcjami wkręcamy do siłownika
  2. w miejsce serwomechanizmu montujemy wspornik orbitrola, w spornik wkładamy wałek z frezem następnie montujemy orbitrol
  3. orbitrol › wałek › wspornik patrząc od strony zaczepu
  4. odkręcamy 4 śruby trzymające części wysuwne, wyjmujemy śruby przekłądamy przez wsporniki i skręcamy ponownie, siłownik mocujemy między ramiona



UWAGA: Prosimy nie wymontowywać z układu zaworu bezpieczeństwa, który znajduje się w zbiorniku!



Do wersji z zegarem:

  • zegar montujemy przed zaworem bezpieczeństwa
